MBU управляет передачей информации между периферийными платами, контролирует все ресурсы системы, управляет преобразованием уровней громкости сигнала РСМ (Gain Table), генерирует системные тональные сигналы, управляет обработкой вызовов.

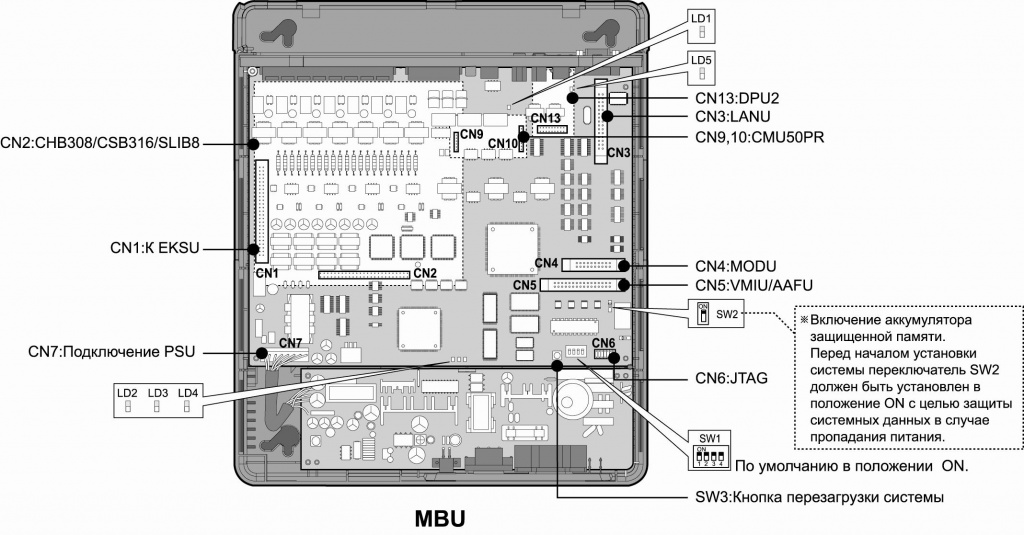

На плате MBU установлен центральный микропроцессор (RAM и ROM), устройство коммутации голосовых каналов PCM и другие многофункциональные блоки.
Плата MBU содержит:

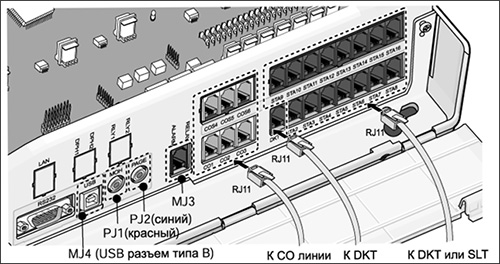

▪ интерфейс подключения аналоговых и цифровых абонентских линий
▪ генератор вызывного сигнала
▪ порт внешнего контакт реле для LBC или общих целей.
▪ порт внешней сигнализации
▪ порт внешнего оповещения
▪ порт внешнего источника фоновой музыки
▪ порт внутреннего источника фоновой музыки
▪ системные часы
▪ схема аварийного переключения при пропадании питания (PFT circuit [CO1 на последний аналоговый порт (STA8)])
▪ последовательный порт RS-232C
▪ USB порт
▪ устройство коммутации голосовых каналов, включающее:
-генератор тонов
-управление затуханием
-определение тональных сигналов (DTMF / CPT / FAX)
-определение сигналов CID (FSK/DTMF/RUS CID)
ПРИМЕЧАЕНИЕ: При пропадании питания станции последний аналоговый порт MBU автоматически подключается к внешней линии CO1.
